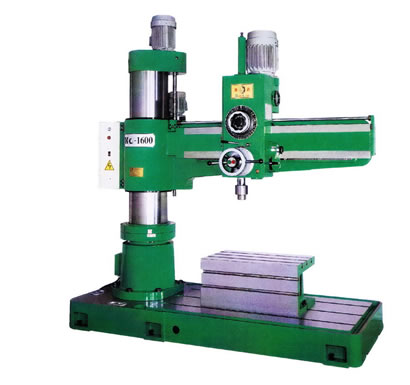

台湾鸿昌摇臂钻床HC-1600
发布时间:2013/7/18 12:10:54 点击量:
台湾鸿昌摇臂钻床HC-1600
台湾鸿昌摇臂钻床HC-1600特性说明 |
|
01: |
传动齿轮及主轴均经精密加工处理而成,主轴16段可变速,转速32-1945RPM; |
02: |
鸿昌摇臂钻床HC1600主轴表面栓槽及螺纹都经精密研磨加工而成; |
03: |
严谨扎实的机械结构,采用米汉纳铸件经高温烧炖处理,刚性强韧可耐重切削工作; |
04: |
周密的安全防护措施:主轴切削过负荷保护装置、主轴行程极限装置; |
05: |
排齿管表面经热处理及镀硬铬,耐磨耗,不易变形; |
06: |
所用电器件均采用台安正厂元件,安全有保障;使用E级绝缘马达,高效率、低噪音; |
07: |
齿轮采用高级铬钼合金钢,经调质参碳热处理,再研磨加工而成,传动能力确实; |
08: |
旋臂升降安全开关保护、升降螺杆配置安全螺帽功能、各部位马达的过载保护装置; |
09: |
鸿昌钻床HC1600主轴采用高级铬钼合金钢,经调质及参碳热处理; |
台湾鸿昌摇臂钻床HC-1600规格说明 |
|
机柱表面至主轴中心距离 |
1600mm-310mm |
主轴下端至机台地面至距离 |
1330mm-230mm |
主轴直径 |
360mm |
机台高度 |
2830mm |
主轴上端至机台底面最大之距离 |
2960mm |
主轴头最大移动量 |
1290mm |
旋臂上下移动距离 |
700mm |
主轴上下行程 |
400mm |
主轴直径及主轴孔 |
85mm\NO.5 |
机台工作面大小 |
1600mm*890mm |
主轴驱动马达 |
5.5*6P KW |
夹紧动作马达 |
0.375*6P KW |
主轴进给范围 |
0.06-1.50 mm\rev(8段) |
主轴转速 |
32-1945 RPM(16段) |
工作能量 |
钻孔65mm、镗孔140mm、攻牙36mm |
净重 |
4800KG |
装箱尺寸 |
2950mm*1465mm*2890mm |
台湾鸿昌摇臂钻床HC-1600随机标准配置 |
|
01: |
工作台一个、冷却设备一套、工具箱一套、调整螺栓及垫片一套; |
02: |
压板3\4一套; |
